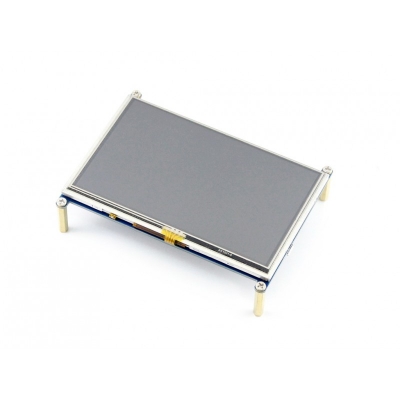

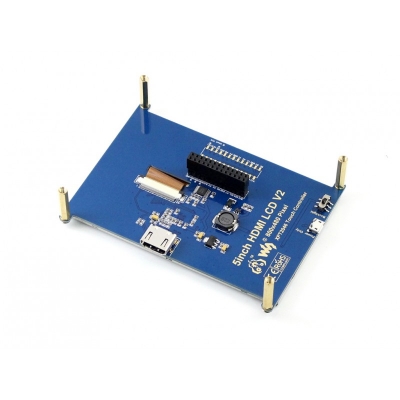

5INCH HDMI LCD V2- نمایشگر 5 اینچ رزبری پای
5INCH HDMI LCD V2- نمایشگر 5 اینچ رزبری پای 5INCH HDMI LCD V2- نمایشگر 5 اینچ رزبری پای

5INCH HDMI LCD V2- نمایشگر 5 اینچ رزبری پای

ماژول LCD نمایشگر 5 اینچ مخصوص رزبری RASPBERRY PI LCD با درایور XTP2046 همراه با کابل تغذیه و تصویر

از 1 رای
کد محصول : 4212910
دسته بندی : محصولات | نمایشگر

نمایشگر 5 اینچ رنگی 800x480 با تاچ مقاومتی SPI با ورودی HDMI سازگار با GPIO رزبری

Features

  • 800×480 high resolution, touch control
  • Compatible and Direct-connect with any revision of Raspberry Pi (except the Pi 1 model B or Pi Zero, which requires an HDMI cable)
  • Drivers provided (works with your own Raspbian/Ubuntu directly)
  • HDMI interface for displaying, no I/Os required (however, the touch panel still needs I/Os)
  • Back light control to lower power consumption
  • High quality immersion gold surface plating

Interface

PIN NO. SYMBOL DESCRIPTION
1, 17 3.3V Power positive (3.3V power input)
2, 4 5V Power positive (5V power input)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC NC
6, 9, 14, 20, 25 GND Ground
19 TP_SI SPI data input of Touch Panel
21 TP_SO SPI data output of Touch Panel
22 TP_IRQ Touch Panel interrupt, low level while the Touch Panel detects touching
23 TP_SCK SPI clock of Touch Panel
26 TP_CS Touch Panel chip selection, low active
