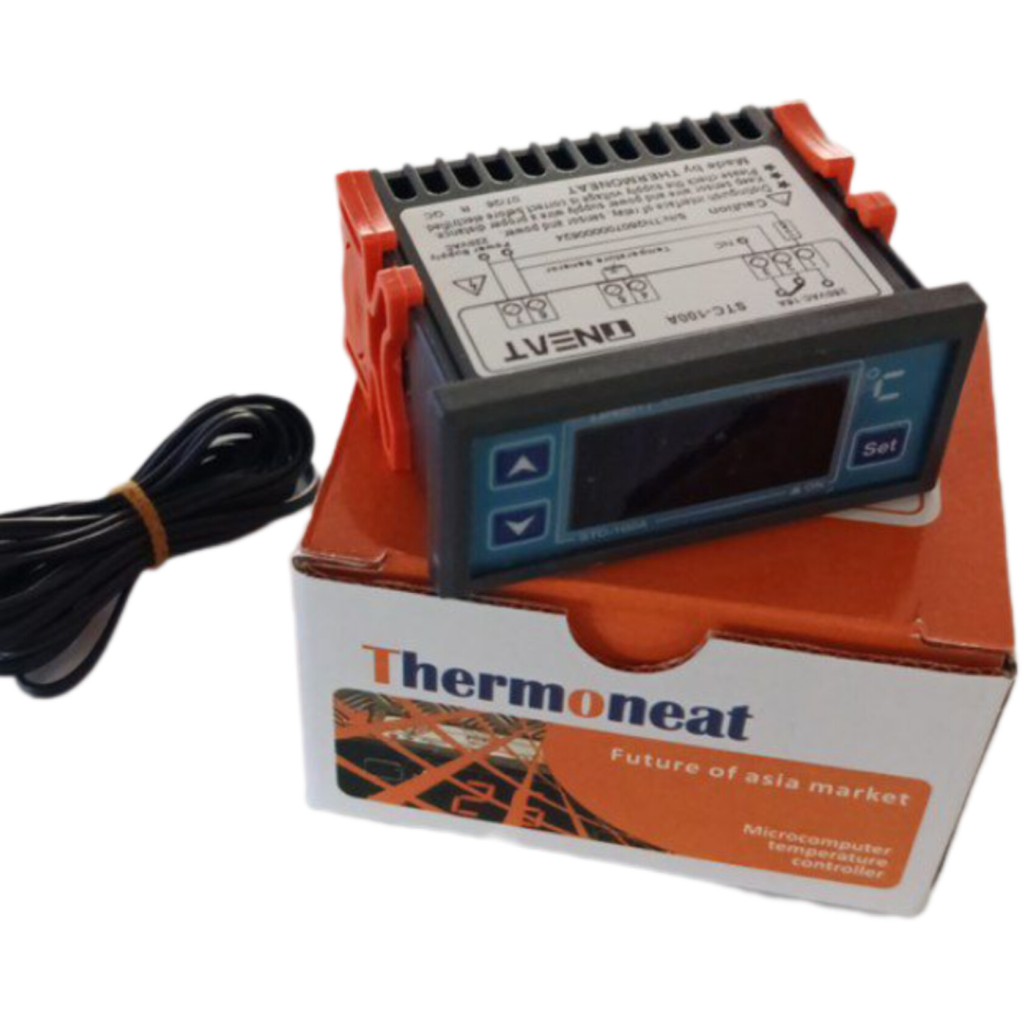

ترموستات دیجیتال ترمونیت STC-100 با رله ۱۵ آمپر

# دستورالعمل عملیاتی STC-100A

## عملکردهای اصلی:

تغییر حالت بین گرمایش و سرمایش؛ کنترل دما با تنظیم مقدار دمای تنظیم شده و مقدار تفاوت (دیفرانسیل)؛ محافظت با تأخیر هنگام شروع سرمایش و گرمایش؛ محدود کردن محدوده تنظیم دما؛ کالیبره کردن دما؛ هشدار هنگام خطای سنسور.

## ابعاد:

* ابعاد پنل جلو: 77 (طول) × 34.5 (عرض) میلی‌متر

* ابعاد سوراخ نصب: 71 (طول) × 29 (عرض) میلی‌متر

* ابعاد محصول: 77 (طول) × 34.5 (عرض) × 62 (عمق) میلی‌متر

* طول سیم سنسور: 2 متر (شامل پروب)

## پارامترهای فنی:

* منبع تغذیه: 220VAC+10%/-15%, 50/60Hz

* توان مصرفی: کمتر از 3 وات

* محدوده اندازه‌گیری دما: 40℃- تا 99℃+

* محدوده کنترل دما: 40℃- تا 99℃+

* رزولوشن: 1 درجه سانتی‌گراد

* دقت: 1± درجه سانتی‌گراد ± 0.5 رقم

* ظرفیت خروجی رله: 10A(0.5HP)/220VAC

* زمان تأخیر هنگام خطای سنسور: 1 دقیقه

* نوع سنسور: سنسور NTC

* سطح ایمنی پنل جلو: IP54

* دمای عملیاتی: 0℃ تا 60℃+

* دمای نگهداری: 30℃- تا 75℃+

* رطوبت نسبی: 20%+ تا 85%+ (بدون میعان)

## پنل عملیاتی و نمایشگر:

[توضیحات تصویر]: یک طراحی خطی از رابط جلویی دستگاه "STC-100A". این یک واحد مستطیلی با نمایشگر دیجیتال است که عدد "-28" را نشان می‌دهد.

* در سمت چپ نمایشگر، یک دکمه فلش "بالا" قرار دارد.

* در زیر نمایشگر، یک دکمه فلش "پایین" قرار دارد.

* در سمت راست نمایشگر، یک دکمه "set" قرار دارد.

* زیر نمایشگر دیجیتال، یک چراغ نشانگر کوچک با برچسب "ON" وجود دارد.

* نمایشگر دارای یک نماد کوچک "°C" در گوشه سمت راست بالای صفحه است.

دستورالعمل نمایشگر: نمایشگر LED دو رقمی، مقدار دما و سایر اطلاعات را نشان می‌دهد.

دستورالعمل کار با کلیدها:

* کلید ▲: کلید بالا

* کلید ▼: کلید پایین

* کلید “set”: برای تنظیم مقدار پارامتر.

***

## دستورالعمل وضعیت چراغ نشانگر:

| چراغ نشانگر | کد | وضعیت | عملکرد |

| :--- | :--- | :--- | :--- |

| چراغ نشانگر وضعیت کاری | ▲ON | چشمک‌زن | تأخیر در خروجی کنترل |

| چراغ نشانگر وضعیت کاری | ▲ON | روشن ثابت | شروع خروجی کنترل |

***

## دستورالعمل عملیاتی:

1. روش تنظیم مقدار دمای تنظیم‌شده:

هنگامی که کنترلر در وضعیت کاری عادی قرار دارد، کلید "set" را فشار دهید تا مقدار دمای تنظیم‌شده فعلی نمایش داده شود، سپس کلید ▲ یا ▼ را برای افزایش یا کاهش مقدار دمای تنظیم‌شده فشار دهید. اگر ظرف 4 ثانیه هیچ کلیدی فشرده نشود، سیستم مقدار پارامتر تغییر یافته را ذخیره کرده و به وضعیت کاری عادی بازمی‌گردد.

*توجه: اگر در حین فرآیند حافظه خطایی رخ دهد، LED عبارت "Er" را نمایش می‌دهد و سیستم# کنترل خروجی:

رله زمانی متصل یا قطع می‌شود که:

* هنگامی که حالت کاری روی "سرمایش" (Refrigerating) تنظیم شده باشد، اگر دمای اندازه‌گیری شده بالاتر یا مساوی با مجموع مقدار دمای تنظیم‌شده و مقدار اختلاف (دیفرانسیل) باشد، رله متصل می‌شود؛ و اگر دمای اندازه‌گیری شده پایین‌تر یا مساوی با مقدار دمای تنظیم‌شده باشد، رله قطع می‌شود.

* هنگامی که حالت کاری روی "گرمایش" (Heating) تنظیم شده باشد، اگر دمای اندازه‌گیری شده پایین‌تر یا مساوی با مقدار دمای تنظیم‌شده باشد، رله متصل می‌شود؛ و اگر دمای اندازه‌گیری شده بالاتر یا مساوی با مجموع مقدار دمای تنظیم‌شده و مقدار اختلاف باشد، رله قطع می‌شود.

* هنگامی که دما بین 99+ تا 120+ درجه سانتی‌گراد باشد، نمایشگر LED عبارت "HH" را نشان می‌دهد؛ در صورت بروز خطای سنسور، نمایشگر LED عبارت "EE" را نشان داده و سیستم خروجی را قطع می‌کند. کنترل‌کننده تنها زمانی می‌تواند مجدداً راه‌اندازی یا بسته شود که زمان تأخیر کنترل خروجی به پایان رسیده باشد.

## دستورالعمل منو:

| کد منو | عملکرد منو | محدوده تنظیم | واحد | پیش‌فرض |

| :--- | :--- | :--- | :--- | :--- |

| HC | حالت کاری کنترل‌کننده (انتخابی)<br>C: سرمایش، H: گرمایش | C ~ H | - | C |

| d | دیفرانسیل بازگشت کنترل دما | 1 ~ 15 | °C | 5 |

| LS | حداقل مقدار تنظیم دما | 40- ~ SP | °C | 40- |

| HS | حداکثر مقدار تنظیم دما | SP ~ 99 | °C | 70 |

| CA | مقدار کالیبراسیون دما | 7- ~ 7+ | °C | 0 |

| Pt | زمان محافظت خروجی کنترل | 0 ~ 7 | دقیقه | 1 |

| SP | مقدار دمای تنظیم‌شده | LS ~ HS | °C | 40- |

*توجه: پارامتر "SP" (مقدار دمای تنظیم‌شده) در منو ظاهر نخواهد شد.*
