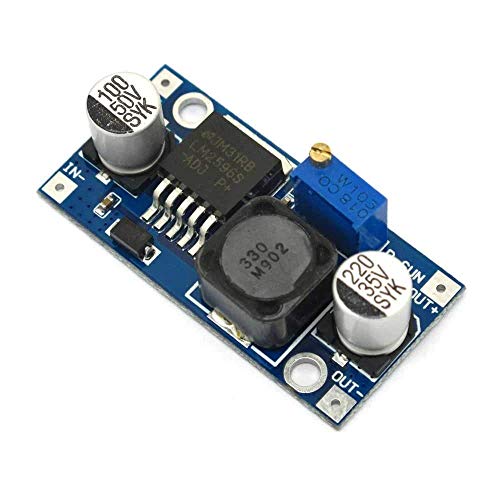

ماژول کاهنده lm2596

ماژول کاهنده lm2596

The LM2596 series of regulators are monolithic integrated circuits that provide all the active functions for a step-down (buck) switching regulator, capable of driving a 3A load with excellent line and load regulation. These devices are available in fixed

از 1 رای

رگولاتور

The LM2596 series of regulators are monolithic integrated
circuits that provide all the active functions for a step-do
(buck) switching regulator, capable of driving a 3A load with
excellent line and load regulation. These devices are available in fixed output voltages of 3.3V, 5V, 12V, and an
adjustable output version

ماژول تغذیهLM2596  در مواقع یک مبدل کاهنده (Buck) یا رگولاتور متغیر سوئیچینگ بوده که امکان تغییر ولتاژ خروجی از طریق مولتی ترن روی برد وجود دارد.

ورودی این ماژول می تواند بین 3 تا 40 ولت باشد و خروجی قابل تنظیم بین 1.5 الی 35 ولت با جریان خروجی ماکزیمم 3 آمپر است. دقت شود که برای داشتن هر ولتاژی باید ولتاژ ورودی حداقل به اندازه 2 الی 4 ولت بالاتر از ولتاژ خروجی مد نظر شما باشد.



توصیه شده است که برای استفاده طولانی مدت جریان ماکزیمم از 2.5 آمپر بیشتر نشود و یا اینکه از هیت سینک استفاده نمایید.



دریافت دیتاشیت محصول: Datasheet

جریان خروجی 3 آمپر
محدوده ولتاژ ورودی 3 تا 40 ولت
ابعاد 43mm*21mm
وزن 11g
